RGB灯WS2812B

来源:程序员人生   发布时间:2015-01-29 08:21:30 阅读次数:14960次

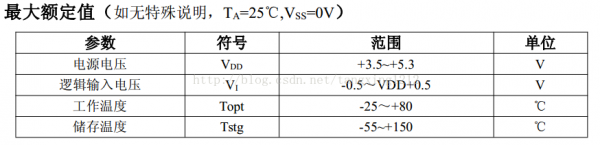

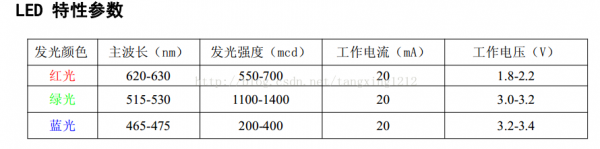

1.硬件介绍

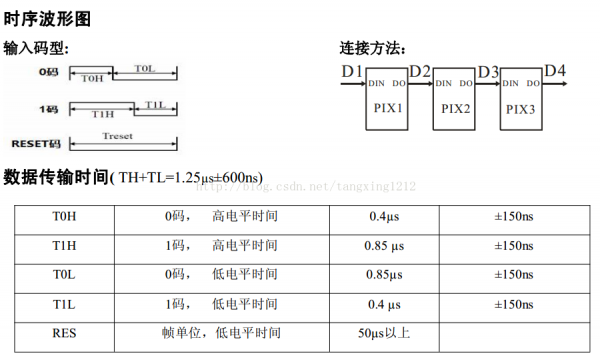

注:800Kbps,相当于1.25us传输1比特数据。

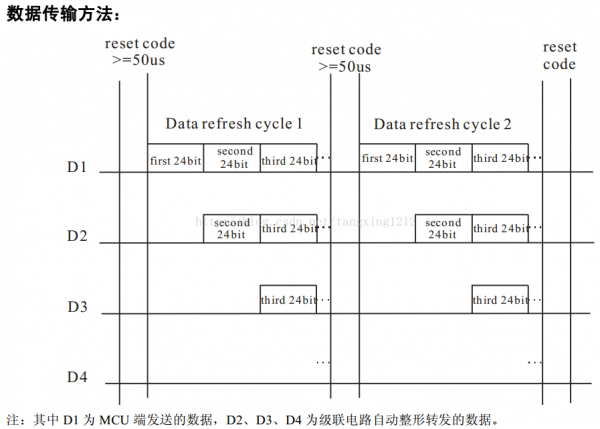

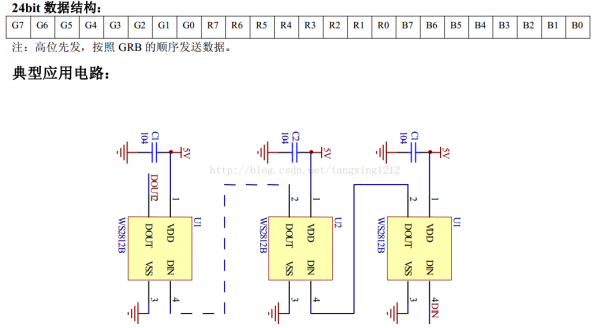

注:在级联时,不要忘记每经过1个像素点传输,信号减少24bit.

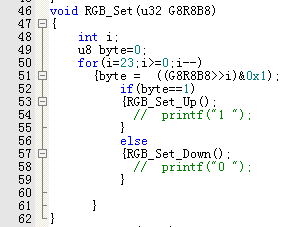

2.程序简介:这里是纳秒极的电平翻转,所以传统的51单片机包括增强型51要斟酌能否实现,我本以为STM32F103系列是1定可以的,但后来调试的时候也比较费力,首先我调用了库函数,经过示波器的验证,库函数是不能满足这类电平翻转速度的,所以都变成了寄存器操作。这次调试,示波器发挥了不小的作用,全部延迟也是用示波器实时测出来的,还算校准。以下是关键函数的罗列。
