AGPS定位基本原理浅析

来源:程序员人生   发布时间:2017-03-16 08:56:42 阅读次数:3057次

位置服务已成为愈来愈热的1门技术,也将成为以后所有移动装备(智能手机、掌上电脑等)的标配。随着人们对BLS(Based Location Serices,基于位置的服务)需求的飞速增长,无线定位技术也愈来愈得到重视。AGPS(Assisted GPS,A-GPS,网络辅助GPS)定位技术结合了GPS定位和蜂窝基站定位的优势,借助蜂窝网络的数据传输功能,可以到达很高的定位精度和很快的定位速度,在移动装备特别是手机中被愈来愈广泛的使用。本文以GSM网络辅助GPS定位为例对AGPS的定位原理进行简单介绍。

AGPS定位基本机制

根据定位媒介来分,定位技术基本包括基于GPS的定位和基于蜂窝基站的定位两类(浏览本文前,建议先浏览《GPS定位基本原理浅析》和《GSM蜂窝基站定位基本原理浅析》两篇文章)。GPS定位以其高精度得到更多的关注,但是其弱点也很明显:1是硬件初始化(首次搜索卫星)时间较长,需要几分钟至10几分钟;2是GPS卫星信号穿透力若,容易遭到建筑物、树木等的阻挡而影响定位精度。AGPS定位技术通过网络的辅助,成功的解决或减缓了这两个问题。对辅助网络,有多种可能性,以GSM蜂窝网络为例,1般是通过GPRS网络进行辅助。

AGPS_thumb30

如上图所示,直接通过GPS信号从GPS获得定位所需的信息,这是传统GPS定位的基本机制。AGPS中,通过蜂窝基站的辅助来解决或减缓上文提到的两个问题:

对第1个问题,首次搜星慢的问题,根据《GPS定位基本原理浅析》1文的介绍,我们知道是由于GPS卫星接收器需要进行全频段搜索以寻觅GPS卫星而致使的。在AGPS中,通过从蜂窝网络下载当前地区的可用卫星信息(包括当地区可用的卫星频段、方位、仰角等信息),从而避免了全频段大范围搜索,使首次搜星速度大大提高,时间由原来的几分钟减小到几秒钟。

对第2个问题,GPS卫星信号易受干扰的问题,这是由GPS卫星信号本身的性质决定的,我们没法改变。但是APGS中,通过蜂窝基站参考GPS的辅助,或是借助GSM定位中Cell-ID定位(COO定位)方法的辅助,减缓了在GPS信号不良的情况下定位的问题,有效提高了在此情况下的定位精度。

AGPS定位基本流程



1.搜索卫星

AGPS定位依然是基于GPS的,因此定位的重要步骤还是先搜索到当前地区的可用GPS卫星。在传统GPS定位中需要全频段搜索以找到可用卫星因此耗时较长,而AGPS通过网络直接下载当前地区的可用卫星信息,从而提高了搜星速度。同时,也减小了装备的电量消耗。

AGPS1_thumb11

如上图所示,AGPS中从定位启动到GPS接收器找到可用卫星的基本流程以下:

(1)装备从蜂窝基站获得到当前所在的小区位置(即1次COO定位)

(2)装备通过蜂窝网络将当前蜂窝小区位置传送给网络中的AGPS位置服务器

(3)APGS位置服务器根据当前小区位置查询该区域当前可用的卫星信息(包括卫星的频段、方位、仰角等相干信息),并返回给装备

(4)GPS接收器根据得到的可用卫星信息,可以快速找到当前可用的GPS卫星

至此,GPS接收器已可正常接收GPS信号,GPS初始化进程结束。AGPS对定位速度的提高就主要体现在此进程中。

2.计算位置

GPS接收器1旦找到4颗以上的可用卫星,就能够开始接收卫星信号实现定位。接下来的进程根据位置计算所在真个不同,通常有两种方案:在移动装备端进行计算的MS-Based方式和在网络端进行计算的MS-Assisted方式。

MS-Based方式中,接下来进程与传统GPS定位完全相同,GPS接收器接收原始GPS信号,解调并进行1定处理,根据处理后的信息进行位置计算,得到终究的位置坐标。

MS-Assisted方式中,解调并处理后,接下来的进程以下图所示:

(5)装备将处理后的GPS信息(伪距信息)通过蜂窝网络传输给AGPS位置服务器

(6)AGPS服务器根据伪距信息,并结合其他途径(蜂窝基站定位、参考GPS定位等)得到的辅助定位信息,计算出终究的位置坐标,返回给装备。

AGPSMSAssisted_thumb13

在此进程中可以看到,在使用MS-Assisted方式时,由于辅助定位信息的加入,可以获得更高的定位精度;同时,可以很大程度上克服弱GPS信号情况下的没法定位或精度下降的问题;将复杂计算转移到网络端,也能够很大程度上减小装备的电量消耗。

AGPS定位优劣分析

与传统GPS定位相比,APGS定位有以下的优势:

  • 首次搜星速度快
  • 有效减少装备的电量消耗

对采取MS-Assisted方式的AGPS系统而言,除以上优势外,还有:

  • 定位精度更高
  • 减缓弱GPS信号情况下没法定位或精度下降的问题
  • 对移动装备的计算能力要求更低

固然,AGPS也有1定的限制:

  • 必须有蜂窝网络(GRRS/EDGE/CDMA等)的支持用以数据传输,对1般用户而言可能需要为此支付1定的数据流量费用
  • 必须有AGPS位置服务器的支持
  • 与GPS1样,仍没法完善解决室内(室内没法接收GPS信号)定位的问题

AGPS定位技术的实际利用情况

由于AGPS需要网络支持,因此目前使用该技术的大部份装备为手机。

1.目前大部份支持AGPS的手机采取1种纯软件的AGPS方案。


该方案基于MS-Based位置计算方式。具体的方案为:

定期下载星历数据得手机中,手机中的AGPS软件会根据星历信息计算出当前位置的可用卫星信息,从而提供给装备用于快速搜星。用户可以选择通过WiFi、固网等免费网络定期更新星历数据,从而避免使用蜂窝网络产生的数据流量费用。固然,由于星历信息可能存在延迟,因此搜星时速度可能有所降落,但是依然会比传统GPS定位快很多倍。

该方案的优点是纯软件,不需要专门的AGPS硬件,几近所有GPS手机都可使用;同时用户可以根据情况指定星历更新周期及更新方式,控制或减免蜂窝网络数据流量。

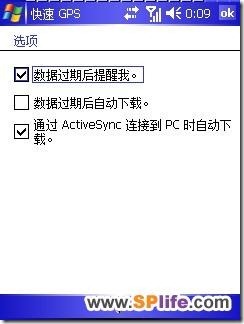

HTC的大部份AGPS手机都采取这类方案。以下图为HTC手机中用于更新卫星信息的“快速GPS”软件。
HTCGPS1_thumb1 HTCGPS2_thumb1

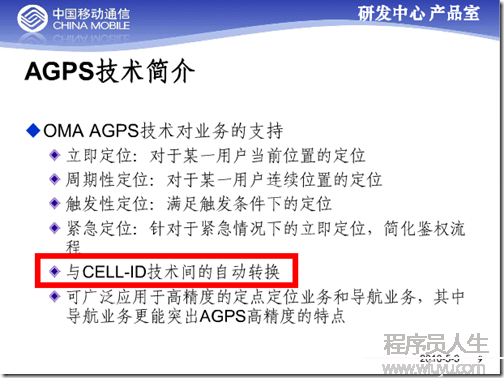

2.部份运营商的AGPS方案中,实行了在无GPS信号时自动切换到GSM蜂窝基站Cell-ID定位的措施,从而1定程度上解决了室内定位的问题。

如中国移动的OMA AGPS方案。

OMAAGPS_thumb2



3.世界范围内1些AGPS芯片或相干服务已广泛使用。

SiRF公司的AGPS芯片提供了硬件层次上的AGPS方案。

SiRFAGPSChip_thumb

U-Blox的AssistNow A-GPS服务提供了AssistNow Online(在线AssistNow)和AssistNow OffLine(离线AssistNow)两种易用的AGPS方案。实际上这两种方案分别就是MS-Assisted和MS-Based两种定位计算方式的实现。

u-blox在线AssistNow系统组成。

ubloxAssistNow_thumb9

u-blox离线AssistNow系统组成。

ubloxAssistNow_thumb1

4.国内电信运营商的AGPS方案

中国移动正在制定的A-GPS方案基于OMA的SUPL规范,是1种用户平面的解决方案。

中国联通提供的gpsOne是MS-Assisted方式的A-GPS定位方案,也基于用户平面方式,目前只用于CDMA网络。

要了解2者的详细信息,请自行Google。下面仅列出几个可能有用的链接。

  • 中国移动AGPS 技术引入策略
  • 中国移动终端A-GPS技术规范3.0
  • 2008⑵009年中国移动位置服务(LBS)研究咨询报告
  • 浅析 CDMA 移动通讯网络下定位功能的实现



GPS定位、GSM蜂窝基站定位、AGPS定位是目前最流行的3种定位方式。AGPS定位基于GPS,却又借助蜂窝网络避免了GPS定位的两大软肋,无疑是最具竞争力的1种定位方案。随着3G时期的到来,BLS业务已成为各大运营商的必争之地,这其中,AGPS方案绝对是竞争中很重要的1部份。希望本文能让你对AGPS技术有1个大致的了解。
